概 述
GW5-40.4(72.5)系列戶外高壓交流隔離開關為交流50Hz的戶外高壓電器設備，額定電壓等級有40.5KV，供高壓線路在無負載倩況下進行開合，以及對被檢修高壓母線、斷路器等電氣設備帶電的高壓線路進行電氣隔離之用，也可用于開、合小的電容或電感電流。
本系列戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》、IEC60129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。

使用環境
1、海拔：不超過3000m；
2、周圍空氣溫度：上限40℃，下限025℃；
3、風速不超過35m/s；
4、地震烈度示超過8度；
5、污穢等級不超過Ⅲ級；
6、覆冰厚度不大于10mm；
7、安裝場所應無易燃、易爆危險，無化學腐蝕及劇烈振動。

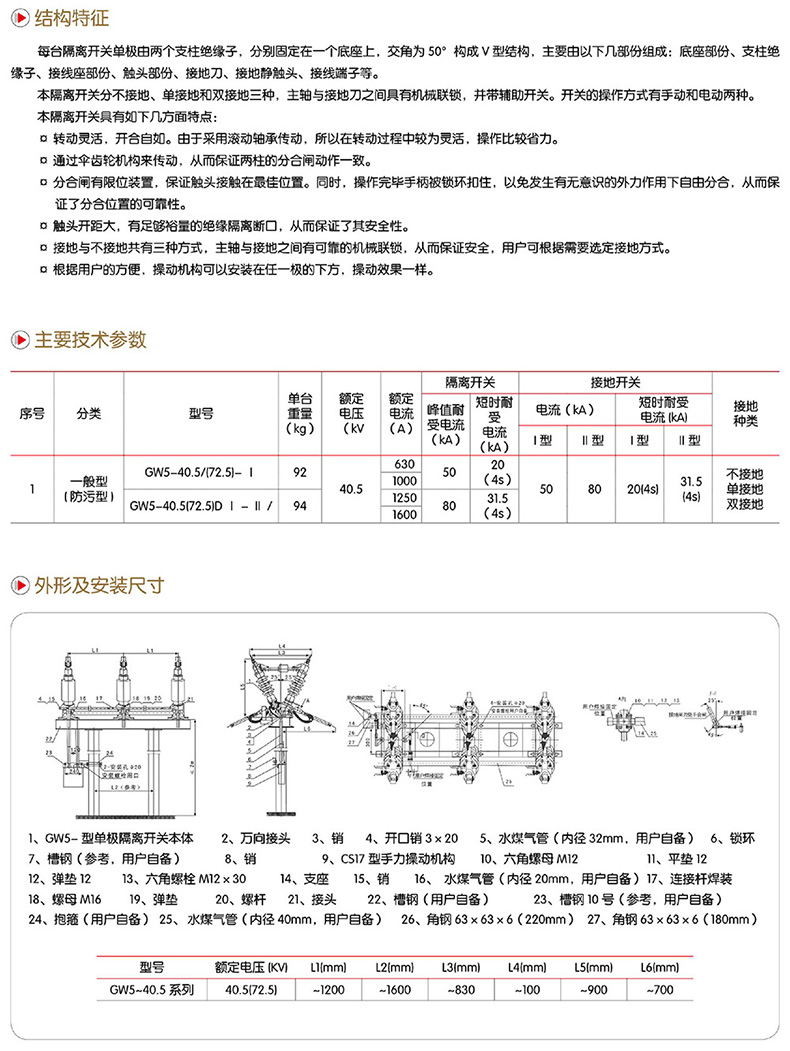

結構特征
每臺隔離開關單極由兩個支柱絕緣子，分別固定在一個底座上，交角為50°構成V型結構，主要由以下幾部份組成：底座部份、支柱絕緣子、接線座部份、觸頭部份、接地刀、接地靜觸頭、接線端子等。
本隔離開關分不接地、單接地和雙接地三種，主軸與接地刀之間具有機械聯鎖，并帶輔助開關。開關的操作方式有手動和電動兩種。
本隔離開關具有如下幾方面特點：
●轉動靈活，開合自如。由于采用滾動軸承傳動，所以在轉動過程中較為靈活，操作比較省力。
●通過傘齒輪機構來傳動，從而保證兩柱的分合閘動作一致。
●分合閘有限位裝置，保證觸頭接觸在最佳位置。同時，操作完畢手柄被鎖環扣住，以免發生有無意識的外力作用下自由分合，從而保證了分合位置的可靠性。
●觸頭開距大，有足夠裕量的絕緣隔離斷口，從而保證了其安全性。
●接地與不接地共有三種方式，主軸與接地之間有可靠的機械聯鎖，從而保證安全，用戶可根據需要選定接地方式。
●根據用戶的方便，操動機構可以安裝在任一極的下方，操動效果一樣。

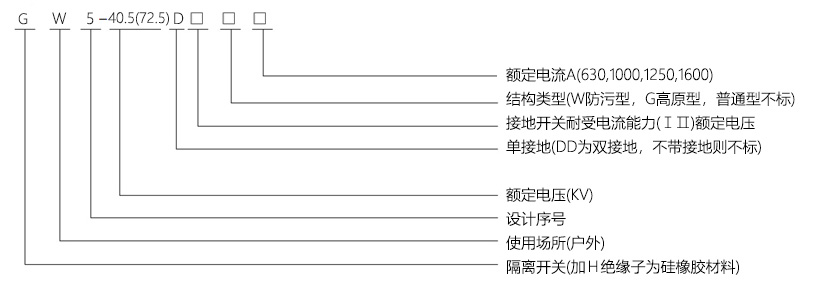

型號含義
