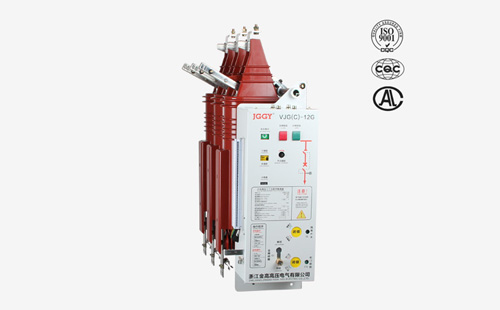

什么是三工位真空斷路器？
1、概述
VIG(C)-12GD系列戶內高壓三工位真空斷路器具有優異的電氣、機械性能，機構可靠穩定、壽命長。主回路采用固封極柱,提高了斷路器的環境適應性和絕緣可靠性;可靠的機械和電子性能，延長的機械壽命和電子壽命，使斷路器的免維護成為可能。其可用于3.6-12kV電力系統，作為電網設備，工礦企業動力設計的保護盒控制單元，適用于各種不同性質的負荷和頻繁操作、多次開斷短路電流的場合。產品擁有完善的機械和電氣聯鎖裝置，具有極高的操作穩定性和可靠性，確保操作人員和設備的安全，確保用電安全。
● 采用固封極柱技術。
● 產品采用模塊式設計：框架結構，集成了隔離開關、固封真空斷路器、接地開關、傳感器、聯鎖機構、操作機構為一體的高性能小型化高壓電氣產品。
● 適配柜體尺寸為(450 x 1000 x 1800)mm。
● 旋轉式隔離開關,分閘后具有可見的斷口。
● 隔離開關、斷路器、接地開關之間有強制機械聯鎖，防止誤操作。
● 斷路器采用模塊式操作機構、可獨立更換或檢修、互換性好。可以用手動操作，也可選用交、直流儲能操作．實現遠程控制。
● 柜門與接地開關設計有可靠聯鎖結構，確保操作人員的安全。



2、使用的環境條件
● 周圍環境溫度:-25℃ +40℃。
● 相對濕度:日平均值<95%，月平均值<90%。
● 海拔高度:不高于1000m。
● 地震烈度:不超過8度。
● 使用場所:無爆炸危險、化學和劇烈振動及污穢。
● 海拔高度1000米以上使用條件
● 在海拔高度超過1000米的時候。空氣密度相對會下降，這將影響到電器的保護系數。
● 使用者在選用開關的時候必須作有關計算。

3、適用柜型
可裝配在小型固定柜、環網柜或箱變。
VJG(C)-12GD系列戶內高壓三工位真空斷路器主回路縱向布置，上部為隔離開關、中部為真空斷路器、下部為接地開關，操作機構、斷路器機構、聯鎖機構位于開關前部。本開關可以倒安裝。
4、安全優異的固封極柱
高可靠性、穩定的絕緣性能、結構更堅固、小型化、面維護、更環保、抗機械性能高。
5、可視隔離斷口
旋轉式隔離開關，分閘后具有可視斷口。
6、模塊式操作機構
斷路器采用模塊式操作機構、可獨立更換或檢修、互換性好。可以用手動操作，也可選用交、直流儲能操作，實現遠程控制。
7、三軸分步操作、可靠地機械聯鎖
隔離開關、斷路器、接地開關單獨一個軸軸操作，3軸之間有強制機械聯鎖，防止誤操作。
8、出線端帶非接觸式帶電顯示傳感器
無電容、采用非接觸式感應技術，安全可靠。
9、柜門與連接開關設計有可靠聯鎖結構
確保操作人員的安全,免調整的柜門閉鎖。
