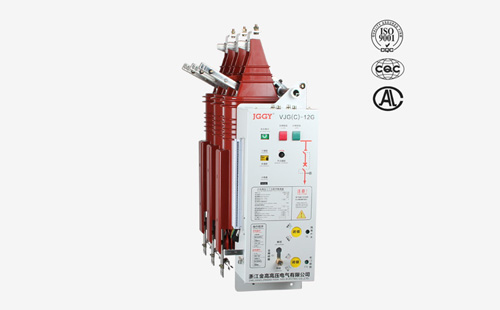

三工位真空斷路器采用模塊式設計：框架結構，集成了隔離開關、固封真空斷路器、接地開關、傳感器、聯鎖機構、操作機構為一體的高性能小型化高壓電氣產品。其可用于3.6-12kV電力系統，作為電網設備，工礦企業動力設計的保護盒控制單元，適用于各種不同性質的負荷和頻繁操作、多次開斷短路電流的場合。三工位真空斷路器擁有完善的機械和電氣聯鎖裝置，具有極高的操作穩定性和可靠性，確保操作人員和設備的安全，確保用電安全。

斷路器、隔離開關、接地開關、柜門的聯鎖
隔離開關和接地開關相互強制機械聯鎖、二者之間只能二合一，不能同時合閘；接地開關分閘后、隔離開關才能合閘；隔離開關合閘后、接地開關不能合閘。
合閘閉鎖處于閉鎖位置時，斷路器才能合閘，隔離開關和接地開關不能操作。
合閘閉鎖處于解鎖位置時，斷路器不能合閘，隔離開關和接地開關才能操作。
斷路器合閘后，合閘閉鎖不能解鎖，隔離開關和接地開關不能操作。
接地開關合閘后，才能打開柜門。
關上柜門后，接地開關才能分閘。



以上便是“三工位真空斷路器的聯鎖介紹”的全部內容，感謝您一直對本公司的關注與支持，浙江金高高壓電氣有限公司是一家集生產研發銷售為一體的三工位真空斷路器廠家，產品均符合國家品質認證，資質齊全，質量可靠，可放心采購使用，所有產品除常規型號以外均可非標定制。如果您有相關的產品需求或疑問，可直接與我們聯系。
